ออกแบบระบบระบายความร้อนรถ F1: สมดุลอุณหภูมิ แอโรไดนามิก และต้นทุนการพัฒนา

ระบบระบายความร้อนของรถ F1 ที่ดีไม่ใช่การใส่หม้อน้ำให้ใหญ่ที่สุด แต่คือการควบคุมอุณหภูมิของทุกระบบโดยเสียแรงต้านอากาศและน้ำหนักเท่าที่จำเป็น

การเปิดช่องลมเพิ่มช่วยระบายความร้อนได้ แต่สามารถกระทบแอโรไดนามิกของรถ จึงต้องตัดสินใจจากข้อมูลการไหลของอากาศ ภาระความร้อน และผลทดสอบจริงร่วมกัน

สำหรับโครงการรถแข่ง รถต้นแบบ หรือรถ EV สมรรถนะสูง แนวคิดเดียวกันนี้ใช้ได้เช่นกัน เพียงระดับของเครื่องมือและงบประมาณต่างกันไป

ซอฟต์แวร์ CFD การติดตั้งเซนเซอร์ และบริการวิศวกรรมระบบความร้อนมีบทบาทต่างกัน การเลือกให้ตรงกับความซับซ้อนของโครงการช่วยลดการแก้แบบซ้ำในภายหลัง

หัวใจสำคัญคือเริ่มจากการรู้ว่า “ความร้อนเกิดที่ไหน และอากาศพาความร้อนออกได้อย่างไร” ก่อนเลือกชิ้นส่วนระบายความร้อน

สรุปแบบรวดเร็ว

• รถ F1 ต้องจัดการความร้อนจากหน่วยกำลัง ระบบอัดอากาศ ระบบไฮบริด อิเล็กทรอนิกส์ ระบบไฮดรอลิก และห้องนักขับในพื้นที่จำกัด
• ช่องรับอากาศด้านข้าง ทางเดินลมใน sidepod และช่องคายลมร้อน ส่งผลพร้อมกันต่ออุณหภูมิ แรงต้าน และสมรรถนะทางแอโรไดนามิก
• การตัดสินใจที่เหมาะสมต้องอาศัยการจำลอง การทดสอบ และข้อมูลเซนเซอร์ ไม่ใช่เพิ่มขนาดหม้อน้ำเพียงอย่างเดียว

แนวทางพัฒนา	เหมาะกับสถานการณ์	สิ่งที่ช่วยตอบได้	ข้อควรระวัง
การคำนวณเบื้องต้น	โครงการเริ่มต้นหรือแบบที่ยังเปลี่ยนได้ง่าย	แยกแหล่งความร้อนและกำหนดโจทย์ออกแบบ	ไม่ควรใช้แทนการยืนยันการไหลของอากาศจริง
ซอฟต์แวร์ CFD	รูปทรงทางเดินลม ซุ้มระบายความร้อน หรือแพ็กเกจชิ้นส่วนซับซ้อน	ดูแนวโน้มการไหล การรั่วของลม และแรงดันตกคร่อม	คุณภาพผลลัพธ์ขึ้นกับข้อมูลตั้งต้นและแบบจำลอง
การทดสอบเซนเซอร์และไดโน	ต้องการยืนยันภาระของระบบก่อนลงสนาม	เปรียบเทียบพฤติกรรมอุณหภูมิระหว่างการทำงาน	สภาพแวดล้อมอาจไม่เหมือนการแข่งขันจริงทั้งหมด
บริการวิศวกรรมเฉพาะทาง	รถแข่งหรือรถ EV ที่มีความเสี่ยงด้านความน่าเชื่อถือสูง	เชื่อมโยงการออกแบบ การจำลอง และแผนทดสอบ	ต้องกำหนดขอบเขตงานและข้อมูลที่ส่งมอบให้ชัดเจน

คำตอบสั้น: ระบบระบายความร้อนที่ดีต้องควบคุมอุณหภูมิโดยไม่เสียแอโรไดนามิกเกินจำเป็น

คำตอบไม่ได้อยู่ที่ชิ้นส่วนชิ้นเดียว แต่เป็นความสมดุลระหว่าง อุณหภูมิ ความน่าเชื่อถือ แรงต้านอากาศ และน้ำหนัก หากระบายความร้อนไม่พอ ความเสี่ยงต่อความน่าเชื่อถือของระบบจะเพิ่มขึ้น แต่หากเปิดพื้นที่รับและคายลมมากเกินไป รถอาจเสียประสิทธิภาพทางอากาศพลศาสตร์โดยไม่จำเป็น

แหล่งกำเนิดความร้อนหลักในรถแข่งระดับ F1

พื้นที่ภายในรถ F1 ต้องรับมือกับความร้อนจากหน่วยกำลัง ระบบอัดอากาศ ระบบไฮบริด อุปกรณ์อิเล็กทรอนิกส์ และระบบไฮดรอลิก นอกจากนี้ห้องนักขับยังเป็นพื้นที่ที่ต้องคำนึงถึงสภาพแวดล้อมของผู้ขับขี่ด้วย ความท้าทายจึงไม่ใช่เพียงนำความร้อนออกจากชิ้นส่วน แต่ต้องจัดลำดับความสำคัญว่าอุปกรณ์ใดต้องการการควบคุมอุณหภูมิอย่างใกล้ชิดที่สุด

เหตุใดการเพิ่มช่องลมจึงไม่ใช่คำตอบเสมอไป

ช่องเปิดที่มากขึ้นอาจเพิ่มโอกาสให้อากาศผ่านแกนระบายความร้อนและช่วยลดอุณหภูมิได้ แต่ช่องเปิดนั้นเปลี่ยนเส้นทางลมรอบตัวรถด้วย แรงต้านอากาศ อาจเพิ่มขึ้น และการจัดการลมบริเวณท้ายรถอาจเปลี่ยนไป การเปิดช่องลมจึงควรเป็นผลลัพธ์ของการเปรียบเทียบ ไม่ใช่การแก้ปัญหาแบบอัตโนมัติ

3 ตัวแปรที่ต้องสมดุล: อุณหภูมิ แรงต้าน และน้ำหนัก

หม้อน้ำหรือคูลเลอร์ที่มีขนาดเพิ่มขึ้นอาจช่วยเพิ่มศักยภาพการถ่ายเทความร้อน แต่ยังเกี่ยวข้องกับพื้นที่ติดตั้ง น้ำหนัก และความต้องการลมที่มากขึ้น ส่วนช่องคายลมที่เปิดกว้างอาจลดการสะสมของความร้อน แต่ต้องดูผลต่อแรงต้านเสมอ การออกแบบที่ดีจึงเลือก “พอสำหรับสภาพใช้งาน” มากกว่าเลือก “มากที่สุดเท่าที่ใส่ได้”

เปรียบเทียบองค์ประกอบและเกณฑ์ตัดสินใจด้านความคุ้มค่า

การลงทุนในระบบระบายความร้อนไม่ควรเริ่มจากการซื้อชิ้นส่วน แต่ควรเริ่มจากคำถามว่าอุปกรณ์ใดเป็นคอขวด และข้อมูลแบบใดจะช่วยลดความไม่แน่นอนได้มากที่สุด

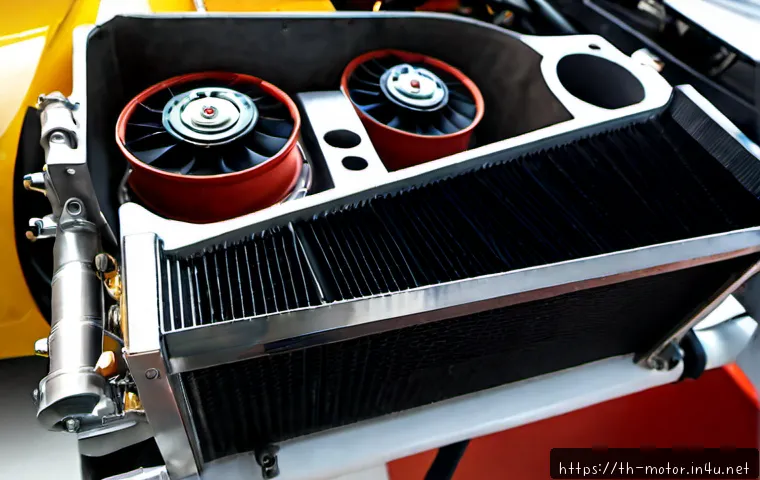

หม้อน้ำ ออยล์คูลเลอร์ อินเตอร์คูลเลอร์ และการระบายความร้อนอิเล็กทรอนิกส์

รถแข่งอาจต้องใช้แกนระบายความร้อนหลายประเภทตามหน้าที่ของของไหลและอุปกรณ์ หม้อน้ำ ออยล์คูลเลอร์ อินเตอร์คูลเลอร์ และส่วนระบายความร้อนของอิเล็กทรอนิกส์ไม่ได้แข่งขันกันโดยตรง แต่แชร์พื้นที่ ลม และข้อจำกัดด้านโครงสร้างร่วมกัน ในรถ F1 ชิ้นส่วนเหล่านี้อาจจัดวางในบริเวณ sidepod ภายใต้ข้อจำกัดด้านแอโรไดนามิกและแพ็กเกจภายใน

ตารางผลกระทบของขนาดแกนระบายความร้อน ช่องรับลม และช่องคายลม

ตัวแปรที่ปรับ	ผลที่อาจช่วยได้	ผลแลกเปลี่ยนที่ต้องตรวจสอบ
เพิ่มขนาดแกนระบายความร้อน	เพิ่มศักยภาพการถ่ายเทความร้อน	น้ำหนัก พื้นที่ติดตั้ง และแรงดันตกคร่อม
เพิ่มพื้นที่ช่องรับลม	เพิ่มอากาศที่มีโอกาสเข้าสู่ระบบ	แรงต้านและผลต่อการไหลรอบตัวรถ
เพิ่มช่องคายลมร้อน	ช่วยระบายอากาศร้อนออกจากแพ็กเกจภายใน	ผลต่อแอโรไดนามิกส่วนท้ายและแรงต้าน
เพิ่มการเผื่อขนาดระบบ	ลดความเสี่ยงโอเวอร์ฮีตในเงื่อนไขหนัก	น้ำหนักและสมรรถนะที่อาจเสียตลอดการแข่งขัน

เมื่อใดควรใช้ CFD การทดสอบบนไดโน หรือการวัดข้อมูลบนสนาม

CFD มีประโยชน์เมื่อโจทย์หลักคือรูปทรงช่องลม ทางเดินลม การรั่ว และการกระจายแรงดันภายในแพ็กเกจ การทดสอบบนไดโนเหมาะกับการตรวจสอบพฤติกรรมของระบบภายใต้การทำงานที่ควบคุมได้ ส่วนข้อมูลบนสนามมีความสำคัญเมื่อรถต้องเผชิญความเร็วเฉลี่ย การจราจร และอากาศปั่นป่วนจริง การเลือกเพียงวิธีเดียวอาจเหลือจุดบอด จึงควรวางลำดับใช้เครื่องมือให้เหมาะกับระยะโครงการ

เส้นทางอากาศและการจัดวางภายในที่ส่งผลต่อสมรรถนะ

อากาศที่เข้าสู่รถไม่ได้สร้างประโยชน์เพียงเพราะมีปริมาณมากพอ ต้องถูกพาไปยังแกนระบายความร้อนอย่างมีประสิทธิภาพ แล้วออกจากรถในตำแหน่งที่ไม่สร้างผลเสียเกินความจำเป็น

การควบคุมอากาศจาก sidepod สู่แกนระบายความร้อน

ช่องรับอากาศด้านข้างเป็นจุดเริ่มต้นของเส้นทางลม แต่ประสิทธิภาพจริงเกิดจากการนำลมไปยังแกนระบายความร้อนอย่างสม่ำเสมอ หากลมไปไม่ถึงพื้นที่ทำงานของแกนอย่างเหมาะสม การเพิ่มขนาดหม้อน้ำอาจไม่ได้ให้ผลตามคาด การออกแบบจึงต้องดูทั้งทางเข้า ห้องพลีนัม แนวทางเดิน และทางออกเป็นระบบเดียวกัน

การลดการรั่วของลมและแรงดันตกคร่อม

ลมที่รั่วผ่านช่องว่างหรือเลือกเส้นทางที่ต้านทานน้อยกว่า อาจไม่ผ่านแกนระบายความร้อนตามที่ตั้งใจไว้ ขณะเดียวกัน ทางเดินที่คับแคบหรือมีการเปลี่ยนทิศทางรุนแรงอาจทำให้เกิด แรงดันตกคร่อม มากเกินไป การตรวจสอบด้วยแบบจำลอง CFD หรือการวัดแรงดันและอุณหภูมิช่วยให้เห็นว่าปัญหาอยู่ที่แกนระบายความร้อนหรืออยู่ที่เส้นทางลม

ความสัมพันธ์ระหว่างทางออกลมร้อนกับส่วนท้ายรถ

ลมร้อนต้องออกจากรถอย่างต่อเนื่อง แต่ตำแหน่งและขนาดของทางออกมีความสัมพันธ์กับการไหลรอบตัวรถ โดยเฉพาะบริเวณท้ายรถ จึงไม่ควรแยกงานระบายความร้อนออกจากงานแอโรไดนามิกโดยเด็ดขาด การแก้ช่องคายลมหลังจากล็อกรูปทรงภายนอกแล้วมักทำให้ต้องย้อนกลับไปปรับหลายส่วน

ขั้นตอนพัฒนาและข้อผิดพลาดที่ควรหลีกเลี่ยง

กระบวนการที่ลดความเสี่ยงได้มากคือเริ่มจากข้อมูลความร้อน กำหนดสมมติฐาน แล้วใช้การวัดเพื่อยืนยัน ไม่ใช่เริ่มจากชิ้นส่วนที่ดูมีขนาดใหญ่หรือมีสเปกสูง

เริ่มจากแผนที่ภาระความร้อน ไม่ใช่เลือกหม้อน้ำก่อน

ทำรายการแหล่งกำเนิดความร้อนแยกตามหน่วยกำลัง ระบบอัดอากาศ แบตเตอรี่ อิเล็กทรอนิกส์ ระบบไฮดรอลิก และห้องนักขับ จากนั้นระบุพื้นที่ติดตั้ง ข้อจำกัดของทางเดินลม และเงื่อนไขใช้งานที่ต้องรองรับ วิธีนี้ช่วยป้องกันความผิดพลาดที่พบบ่อย คือ เพิ่มขนาดหม้อน้ำโดยไม่ตรวจเส้นทางลม

ตั้งเซนเซอร์และจุดวัดเพื่อยืนยันผลการจำลอง

ผลจำลองควรนำไปเทียบกับข้อมูลเซนเซอร์ที่เกี่ยวข้องกับอุณหภูมิและพฤติกรรมของระบบในสภาวะใช้งาน จุดวัดควรตอบคำถามที่ชัดเจน เช่น อากาศร้อนสะสมบริเวณใด การไหลผ่านแกนเพียงพอหรือไม่ หรืออาการอุณหภูมิสูงสัมพันธ์กับช่วงความเร็วใด การเก็บข้อมูลมากโดยไม่มีคำถามออกแบบอาจเพิ่มงาน แต่ไม่เพิ่มความชัดเจนในการตัดสินใจ

ความเสี่ยงจากการออกแบบเผื่อมากเกินไปหรือพอดีเกินไป

การเผื่อระบบมากเกินไปอาจเพิ่มน้ำหนักและแรงต้านอย่างต่อเนื่อง ขณะที่การออกแบบพอดีเกินไปอาจมีความเสี่ยงเมื่อเจอสนามอากาศร้อน ความชื้นสูง หรือความเร็วเฉลี่ยต่ำ แนวทางที่เหมาะสมคือระบุเงื่อนไขวิกฤตที่ต้องการรองรับ และยอมรับอย่างชัดเจนว่าการตั้งค่าที่เหมาะสมที่สุดของแต่ละสนามต้องใช้ข้อมูลรถและสภาพอากาศจริง

ปรับแนวคิดตามสนาม อากาศ และรูปแบบการแข่งขัน

ระบบที่ทำงานได้ดีในสภาพหนึ่งอาจไม่ใช่คำตอบที่ดีที่สุดในอีกสนามหนึ่ง เพราะภาระความร้อนไม่ได้ขึ้นอยู่กับอุณหภูมิอากาศเพียงอย่างเดียว

สนามอากาศร้อนกับสนามความเร็วสูงต้องการการประนีประนอมต่างกันอย่างไร

สนามที่มีอุณหภูมิอากาศสูง ความชื้นสูง หรือความเร็วเฉลี่ยต่ำ อาจเพิ่มภาระต่อการระบายความร้อน ในทางกลับกัน สนามความเร็วสูงอาจมีลักษณะการไหลของอากาศต่างออกไป แต่ก็ไม่ได้หมายความว่าสามารถลดการตรวจสอบระบบได้ การตั้งค่าควรพิจารณาอุณหภูมิ การไหล และผลกระทบด้านแรงต้านพร้อมกัน

ผลของการจราจรบนสนามและอากาศปั่นป่วนจากรถคันหน้า

เมื่อรถวิ่งตามคันหน้า สภาพอากาศที่เข้าสู่รถอาจไม่เหมือนตอนวิ่งในอากาศสะอาด การพึ่งพาเงื่อนไขจำลองเพียงแบบเดียวจึงอาจไม่พอสำหรับการประเมินความน่าเชื่อถือ การเก็บข้อมูลจากการใช้งานที่ใกล้เคียงสถานการณ์แข่งขันช่วยให้เห็นช่วงที่ระบบรับภาระสูงจริง

บทเรียนสำหรับรถแข่งคลับ รถต้นแบบ และโครงการ EV สมรรถนะสูง

แม้รถเหล่านี้มีข้อจำกัดต่างจาก F1 แต่หลักคิดยังเหมือนเดิม คือแยกภาระความร้อน จัดเส้นทางลม ลดการรั่ว และยืนยันด้วยข้อมูล สำหรับโครงการขนาดเล็ก การลงทุนในเซนเซอร์ที่วางแผนดีอาจให้ข้อมูลคุ้มค่ากว่าการเปลี่ยนชิ้นส่วนหลายรอบโดยยังไม่รู้ต้นเหตุ

เลือกแนวทางพัฒนาและเครื่องมือให้เหมาะกับงบประมาณ

งบประมาณที่เหมาะสมไม่ใช่งบที่ต่ำที่สุด แต่เป็นงบที่ตอบคำถามสำคัญของโครงการได้ก่อนเกิดปัญหาซ้ำระหว่างผลิตและทดสอบ

โครงการใดเหมาะกับการคำนวณเบื้องต้น

โครงการที่รูปทรงยังไม่ซับซ้อน มีพื้นที่ติดตั้งชัดเจน และต้องการกำหนดทิศทางเริ่มต้น อาจเริ่มจากแผนที่ภาระความร้อนและการประเมินเส้นทางลมก่อน วิธีนี้เหมาะสำหรับการคัดกรองแนวคิด และใช้เตรียมข้อมูลให้พร้อมก่อนขอคำปรึกษาด้านวิศวกรรม

โครงการใดควรลงทุนใน CFD หรือบริการวิศวกรรมเฉพาะทาง

หากพื้นที่จำกัด มีหลายระบบต้องแชร์ทางเดินลม รูปทรงตัวถังมีผลต่อแอโรไดนามิกสูง หรือความล้มเหลวของระบบมีต้นทุนมาก ควรพิจารณา ซอฟต์แวร์ CFD หรือบริการวิศวกรรมระบบความร้อนเฉพาะทาง การทำงานร่วมกับผู้เชี่ยวชาญมีประโยชน์เมื่อทีมต้องเชื่อมผลการจำลองเข้ากับแผนติดตั้งเซนเซอร์และการตัดสินใจด้านชิ้นส่วน

เช็กลิสต์ขอใบเสนอราคา: ขอบเขตข้อมูล การทดสอบ และผลลัพธ์ที่ต้องส่งมอบ

• ระบุว่าต้องการวิเคราะห์ระบบใดและภายใต้เงื่อนไขใช้งานแบบใด
• เตรียมแบบชิ้นส่วน พื้นที่ติดตั้ง และข้อมูลการจัดวางที่เปิดเผยได้
• ถามว่าการวิเคราะห์ครอบคลุมเส้นทางลม แรงดันตกคร่อม และข้อเสนอแนะในการปรับแบบหรือไม่
• ตรวจสอบรูปแบบรายงาน ผลลัพธ์ดิบ และจำนวนรอบการปรับแก้ที่รวมอยู่ในขอบเขตงาน
• เปรียบเทียบราคาใบอนุญาตซอฟต์แวร์ CFD บริการสนับสนุน และเงื่อนไขการฝึกใช้งานก่อนตัดสินใจ

เกณฑ์เลือกและเปรียบเทียบสรุปก่อนตัดสินใจ

ก่อนล็อกแบบ ให้ตรวจสอบว่า ภาระความร้อนของทุกระบบถูกระบุแล้ว ช่องรับและคายลมถูกประเมินร่วมกับแรงต้าน น้ำหนักเพิ่มขึ้นมีเหตุผลรองรับ ข้อมูลเซนเซอร์สามารถยืนยันสมมติฐานได้ และมีแผนรับมือสำหรับสภาพอากาศหรือรูปแบบสนามที่หนักขึ้นหรือไม่

หากโจทย์เป็นเพียงการคัดเลือกแนวทาง อาจเริ่มจากการคำนวณและการวัดพื้นฐานได้ แต่ถ้าแบบมีข้อจำกัดด้านพื้นที่และแอโรไดนามิกสูง CFD หรือบริการวิศวกรรมเฉพาะทางจะช่วยลดการตัดสินใจจากการคาดเดาได้มากกว่า ตรวจสอบขอบเขตงาน ราคาใบอนุญาต และบริการสนับสนุนจากหน้ารายละเอียดของผู้ให้บริการก่อนเลือกเครื่องมือ

บทส่งท้าย

ระบบระบายความร้อนของรถ F1 คือการจัดการทั้งความร้อนและอากาศในพื้นที่ที่จำกัดมาก การเปิดช่องลมหรือเพิ่มหม้อน้ำอาจช่วยได้ แต่ต้องแลกกับแรงต้าน น้ำหนัก และผลต่อแพ็กเกจภายใน

แนวทางที่น่าเชื่อถือคือเริ่มจากแผนที่ภาระความร้อน ออกแบบเส้นทางลม แล้วตรวจสอบด้วยการจำลองและข้อมูลจริงตามระดับความเสี่ยงของโครงการ การตัดสินใจที่มีข้อมูลรองรับมักคุ้มกว่าการแก้ปัญหาด้วยการเพิ่มชิ้นส่วนเพียงอย่างเดียว

ข้อมูลเพิ่มเติมที่ควรรู้

1. รายละเอียดสเปก ขนาดหม้อน้ำ วัสดุ อัตราการไหล และเป้าหมายอุณหภูมิของรถแต่ละทีม F1 ไม่ได้เปิดเผยทั้งหมด

2. การจัดวางชิ้นส่วนภายในสามารถเปลี่ยนไปตามฤดูกาลและแนวคิดของแต่ละทีม

3. การระบายความร้อนเป็นงานร่วมกันของวิศวกรรมเครื่องกล แอโรไดนามิก อิเล็กทรอนิกส์ และการวิเคราะห์ข้อมูล

ข้อควรทราบสำคัญ

บทความนี้อธิบายกรอบคิดจากข้อมูลที่เปิดเผย ไม่สามารถระบุขนาดชิ้นส่วน ค่าอุณหภูมิเป้าหมาย หรือการตั้งค่าที่เหมาะสมสำหรับรถและสนามใดสนามหนึ่งได้โดยไม่มีข้อมูลรถ สภาพอากาศ และผลทดสอบจริง การตัดสินใจเชิงวิศวกรรมควรยืนยันกับข้อกำหนดของโครงการและผู้เชี่ยวชาญที่เกี่ยวข้อง

คำถามที่พบบ่อย

Q1. ทำไมรถ F1 ไม่เปิดช่องระบายอากาศให้ใหญ่ที่สุดเพื่อป้องกันเครื่องยนต์ร้อน?

A1. เพราะช่องเปิดที่ใหญ่ขึ้นอาจช่วยการระบายความร้อน แต่มีโอกาสเพิ่มแรงต้านอากาศและกระทบการไหลรอบตัวรถ ทีมจึงต้องหาแบบที่ควบคุมอุณหภูมิได้โดยเสียสมรรถนะทางแอโรไดนามิกเท่าที่จำเป็น

Q2. หากทำรถแข่งหรือรถ EV สมรรถนะสูง ควรเริ่มลงทุน CFD เมื่อใด?

A2. ควรพิจารณาเมื่อพื้นที่ติดตั้งจำกัด มีหลายระบบต้องใช้ทางเดินลมร่วมกัน รูปทรงตัวถังมีผลต่อสมรรถนะมาก หรือเมื่อการแก้แบบหลังผลิตมีความเสี่ยงและต้นทุนสูง CFD มีประโยชน์ในการเปรียบเทียบแนวโน้มก่อนสร้างชิ้นส่วนจริง

Q3. ค่าใช้จ่ายในการออกแบบระบบระบายความร้อนด้วยผู้เชี่ยวชาญขึ้นอยู่กับอะไรบ้าง?

A3. ขึ้นอยู่กับขอบเขตระบบที่ต้องวิเคราะห์ ความซับซ้อนของแบบ ข้อมูลที่มีอยู่ จำนวนกรณีทดสอบ ความต้องการใช้ CFD หรือการวัดภาคสนาม และรูปแบบผลลัพธ์ที่ต้องส่งมอบ ควรขอรายละเอียดขอบเขตงานและเงื่อนไขสนับสนุนให้ชัดเจนก่อนเปรียบเทียบข้อเสนอ
